Уважаемые радиолюбители и умельцы! По случаю «зашел» на форум по импульсным блокам питания и «увидел» проблему с блоком питания компьютера Power Man IP-P350 Q2. Многие ищут его принципиальную электрическую схему. Схему блока некоторые ловкачи предлагали за деньги. Может они и не большие, но мне такой «современный» подход в распространении знаний в массы не по душе.

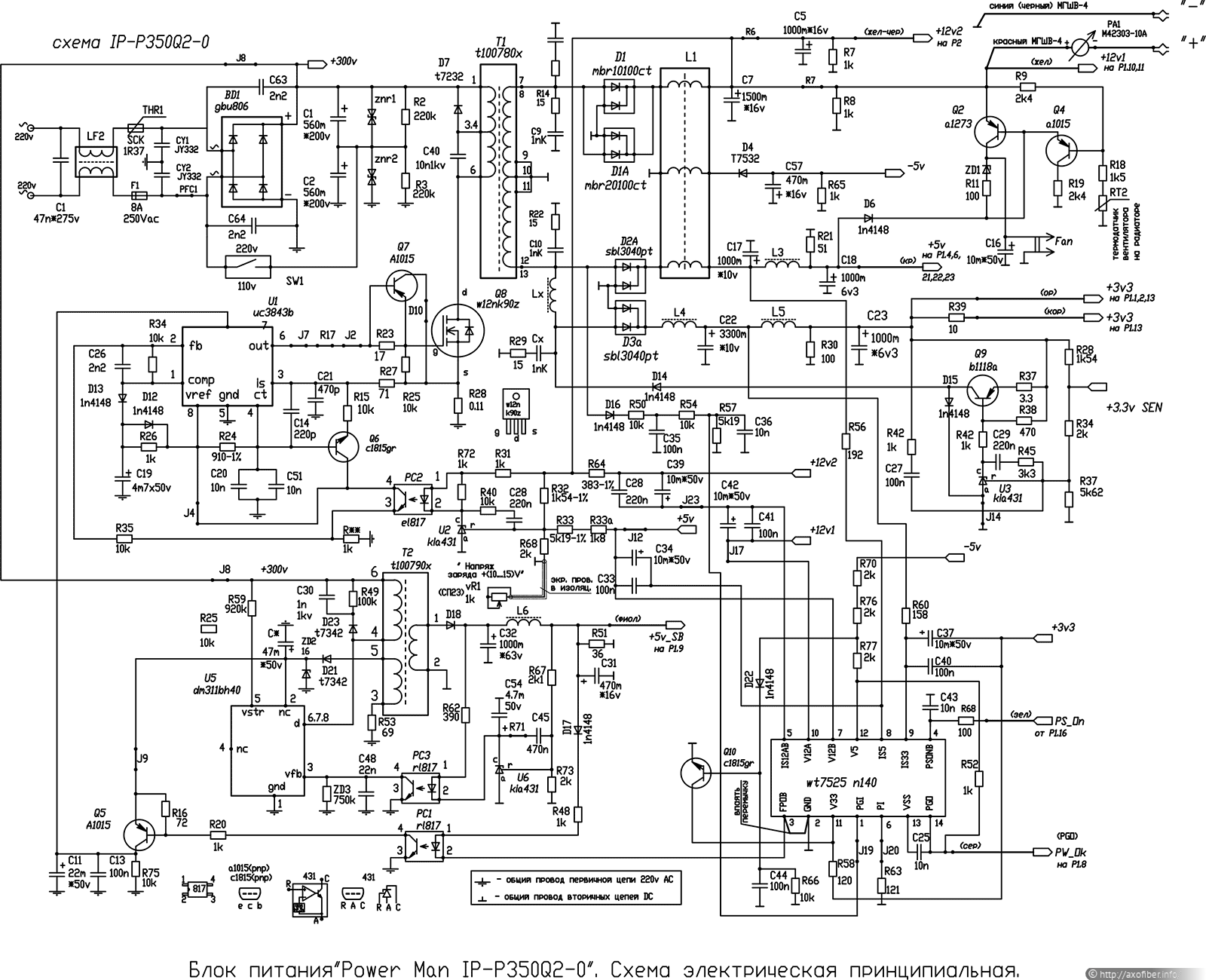

Прорисовав электрическую принципиальную схему указанного блока питания предлагаю ее для обозрения. Статей о проверке и ремонте блоков питания в «сети» достаточно, поэтому писать об этом не буду. Если кому-то захочется переделать этот блок питания в зарядное устройство аккумуляторов, тот найдет в приведенной схеме нужные незначительные переделки схемы для достижения заданной цели.
Основным отличием этого блока является применение супервизора WT7525. Его специализация по всем напряжениям блока питания пошла не на пользу блоку. Топология платы стала из-за этого очень плотная. Супервизор WT7510 с меньшим числом информационных входов и применением аналоговых узлов сложения напряжений, вырабатываемых блоком, делает топологию платы менее насыщенной.
В остальном блок питания очень хорош. Рабочий инвертор работает очень стабильно (на осциллографе отчетливо можно наблюдать процессы в течение нескольких периодов) с низким фоном гармоник из-за стабильной частоты управляющих импульсов ШИМа. Если на выходе ШИМ вы видите четко только один управляющий импульс, надо добиваться его стабильности, проверяя питание ШИМ и его управляющего напряжения от PC2.
«Узревшего» различие между предложенной схемой и «фактурой», прошу донести информацию до масс умельцев.
См. схему электрическую принципиальную Power Man IP-P350Q2-0 (85.79 Кбайт) в формате PDF.
